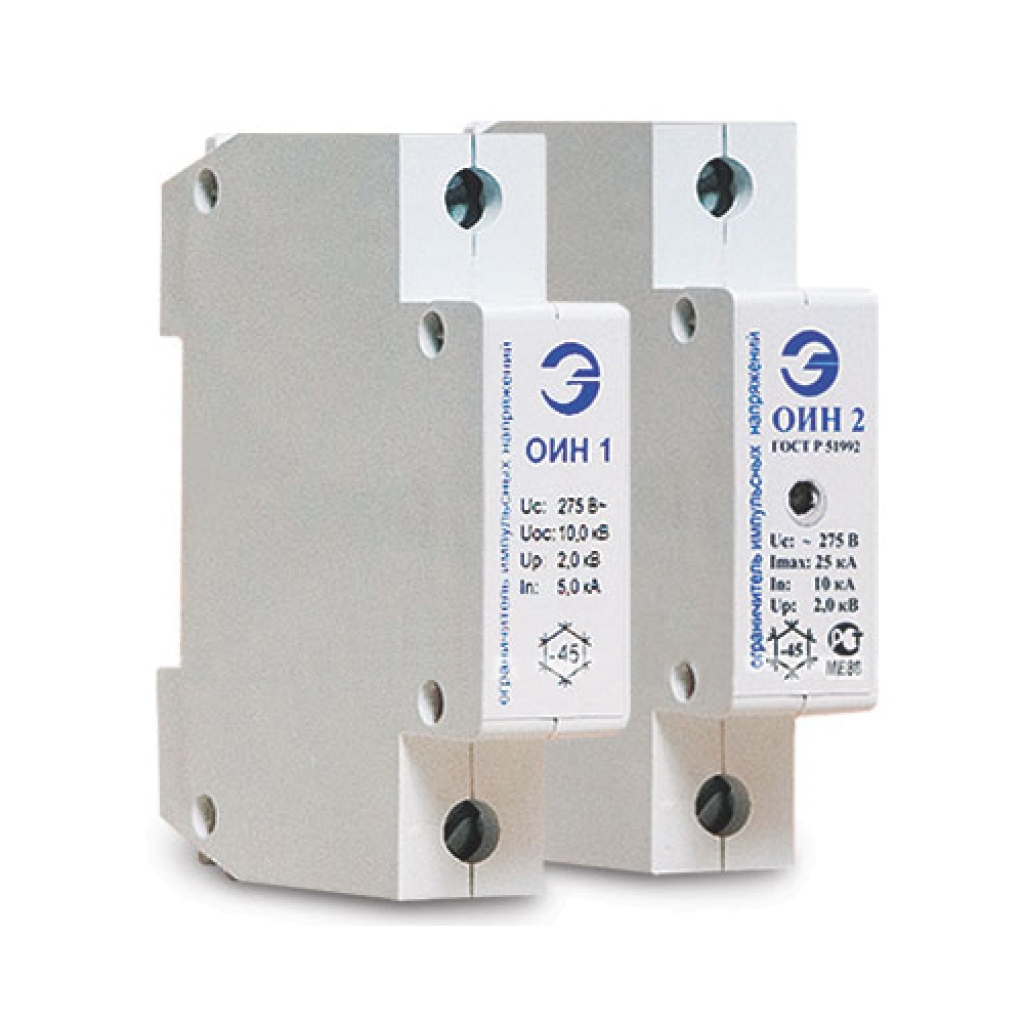

ОИН1-275-12,5-II Ограничитель

Конструктивные особенности:
Ограничитель импульсных напряжений (ОИН) обеспечивает:
- Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
- Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
- Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
- Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
- Обеспечивает защиту оборудования от импульсного сопротивления категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)
- Выдерживает без повреждений воздействие временного перенапряжения 380 В
- Классификация по тепловой защите: ОИН1 и ОИН2 - без тепловой защиты.
- Классификация по наличию индикатора состояния:
     ОИН1 - без индикатора;
     ОИН1С (по дополнительному заказу) - со световым индикатором наличия напряжения сети;
     ОИН2 - со световым индикатором рабочего состояния.
- Классификация по ремонтопригодности: ОИН1 и ОИН2 - моноблочные (неремонтируемые в условиях эксплуатации).
- Допускает присоединение проводников сечением от 4 до 16 мм

Технические характеристики:

Номинальное напряжение питающей сети, В                              220
Номинальный разрядный ток, кА                                                     5; 10; 20
Максимальный разрядный ток, кА                                                   12,5; 25; 50
Остаточное напряжение при номинальном токе не выше, В   2000
Класс испытаний по ГОСТ Р 51992                                                 II
Степень защиты, обеспечиваемая оболочками не ниже          IP20
Температура окружающего воздуха, С                                          от -45 до 55
Габаритные разметы, мм                                                                   80 x 17,5 x 65,5
Масса, не более, кг                                                                              0,12
Гарантийный срок эксплуатации, лет                                             3
