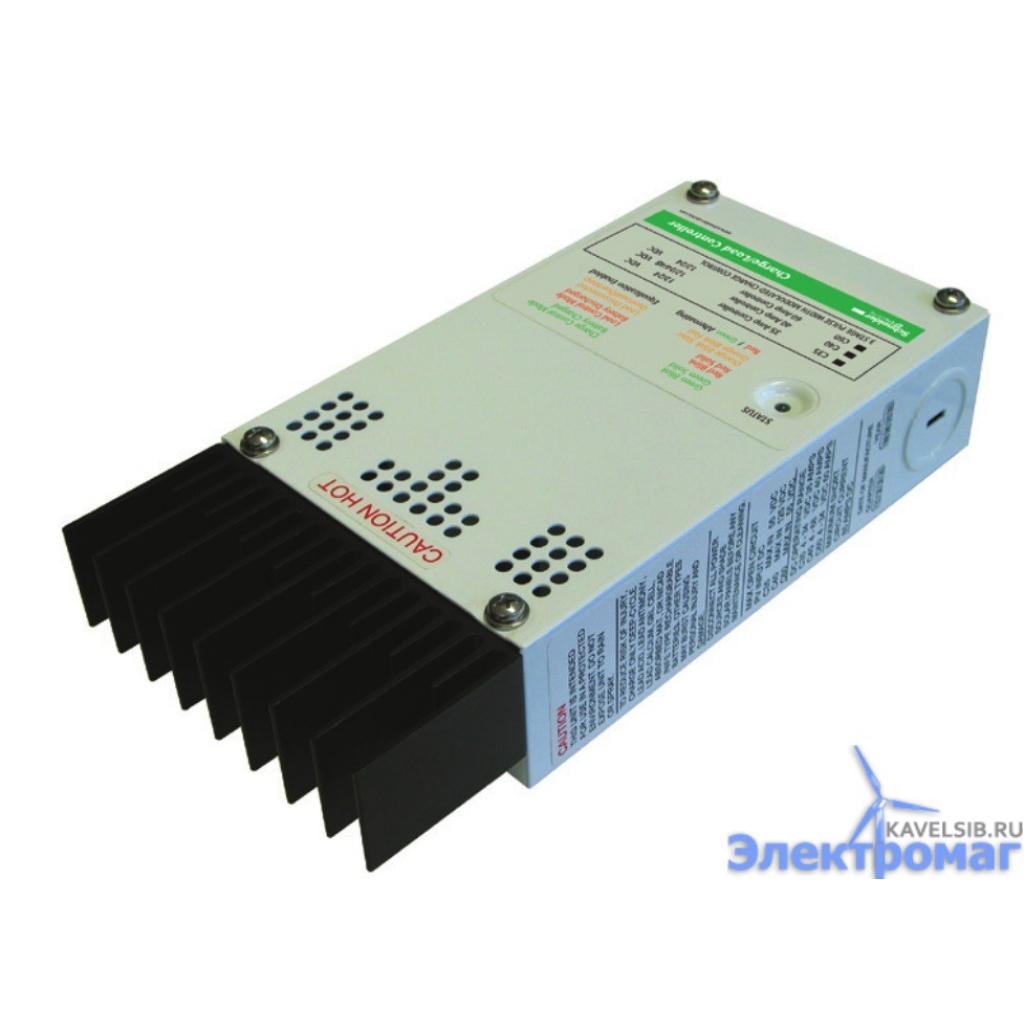

Контроллер заряда С40, 40А 12/24/48 VDC

Контролер заряда Хantrex С40 предназначен для использования в качестве контроллера заряда от солнечных панелей. Контроллер серии C может контролировать панели 12, 24 и 48 Вольт постоянного тока. Все контроллеры имеют установки для зарядки никель-кадмиевых, свинцово-кислотных, гелевых или AGM аккумуляторов.

Контроллеры серии С имеют индикацию отключения при низком напряжении, а также регулировку автоматического отключения при низком и высоком напряжении. Имеется ручное отключение при аварийной работе с низким напряжением.



Технические особенности:

Метод регулирования: транзисторный, трехстадийный (наполнение, поглощение и выравнивание), широтно— импульсная модуляция (ШИМ)

Регулировки: две регулируемые точки вольтажа для пользователя с целью контроля нагрузки или источника зарядки — регулировка сохраняется при отключении аккумулятора

Опционально : LCD дисплей с подсветкой CM, СМ/R-50 или CM/R-100 : напряжение аккумулятора, количество ампер постоянного тока, общее количество ампер-часов, и ампер-часы с момента последнего сброса

Датчик температуры аккумулятора BTS — датчик температуры для повышения точности зарядки. 15 футов (4,5 м) или 35 футов (11 м) кабель со стандартными разъемами типа телефонного (RG).

Выравнивающая зарядка

Автоматическая коррекция

Номинальное напряжение: 12, 24 и 48 В постоянного тока

Макс. напряжение PV с открытой цепью: 125 В постоянного тока

Ток зарядки / нагрузки (©25 С°): 40 А постоянного тока

Макс. пиковое значение тока: 85 А

Макс. падение напряжения через контроллер: 0,30 В

Типичное потребление тока без нагрузки: 3 мА

Потребление во время работы: 15 мА (тип.)

Рекомендуемый ток автомата защиты: 50 А

Рекомендуемое сечение провода: 8 AWG

Установки для свинцово-кислотных батарей: регулируемые

Режим контроля нагрузки

Подключение при низком напряжении - регулируемое для всех моделей

Отключение при низком напряжении - ручное или автоматическое, регулируемая отсрочка отключения

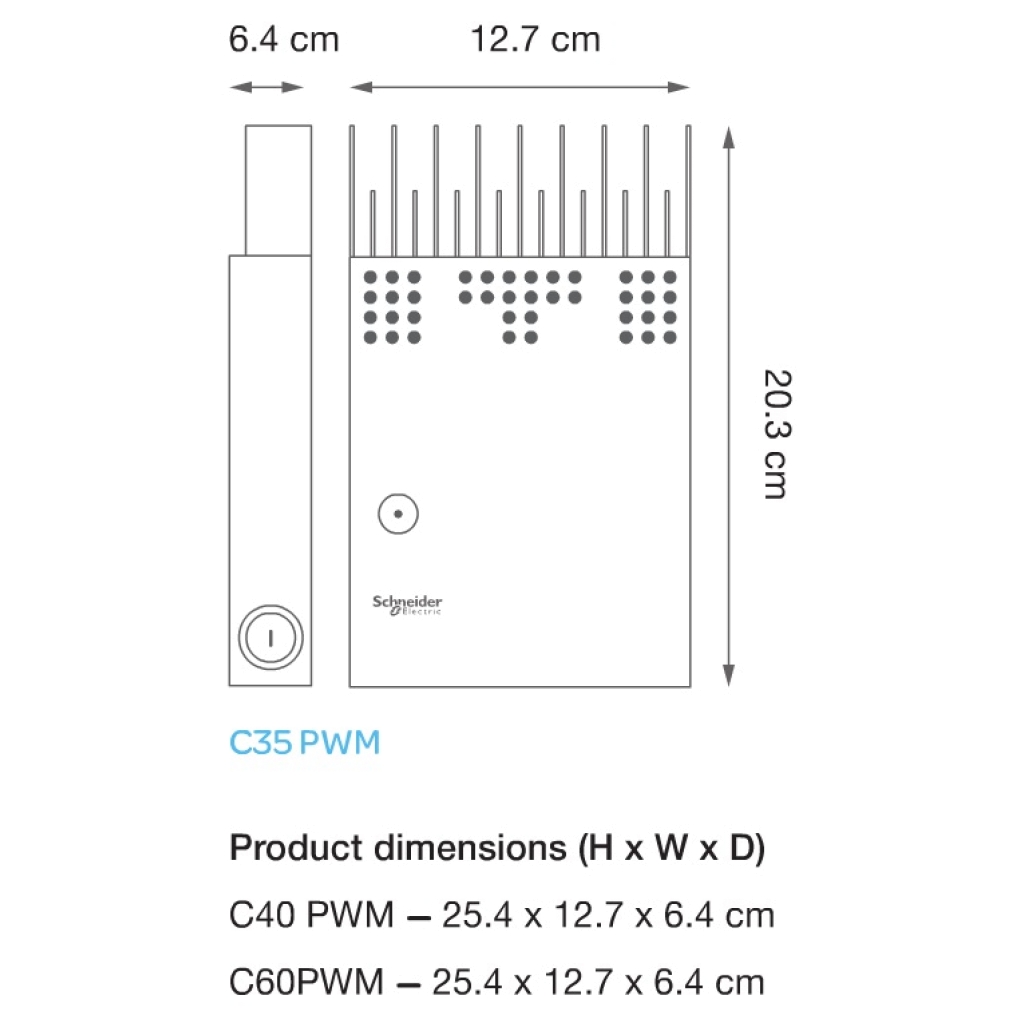

Физические данные :

Рекомендуемый диапазон температур: от 32 до 104 F (от 0 до +40 C)

Допустимый температурный диапазон: от -67 До 167 F (от -55 до +75 C)

Предельные высоты (при работе): 5000 метров

Предел высот (в отключенном состоянии): 16000 метров

Вес (только контроллер): 1,4 кг

Установка : а помещении, вентилируемый

Корпус: с порошковым покрытием стали

Монтаж: вертикального крепления
