Для коммутации нагрузки с регулируемой задержкой времени. Отсчет времени может начинаться при подаче питания или при нажатии кнопки "Пуск"
Назначение
Реле времени РВ–200 предназначено для подключения нагрузки к сети с помощью внешнего исполнительного устройства с временной задержкой после подачи питания.
Класс защиты – 0, ЭМС по ГОСТ Р50033.92.
Гарантийный срок – 2 года.

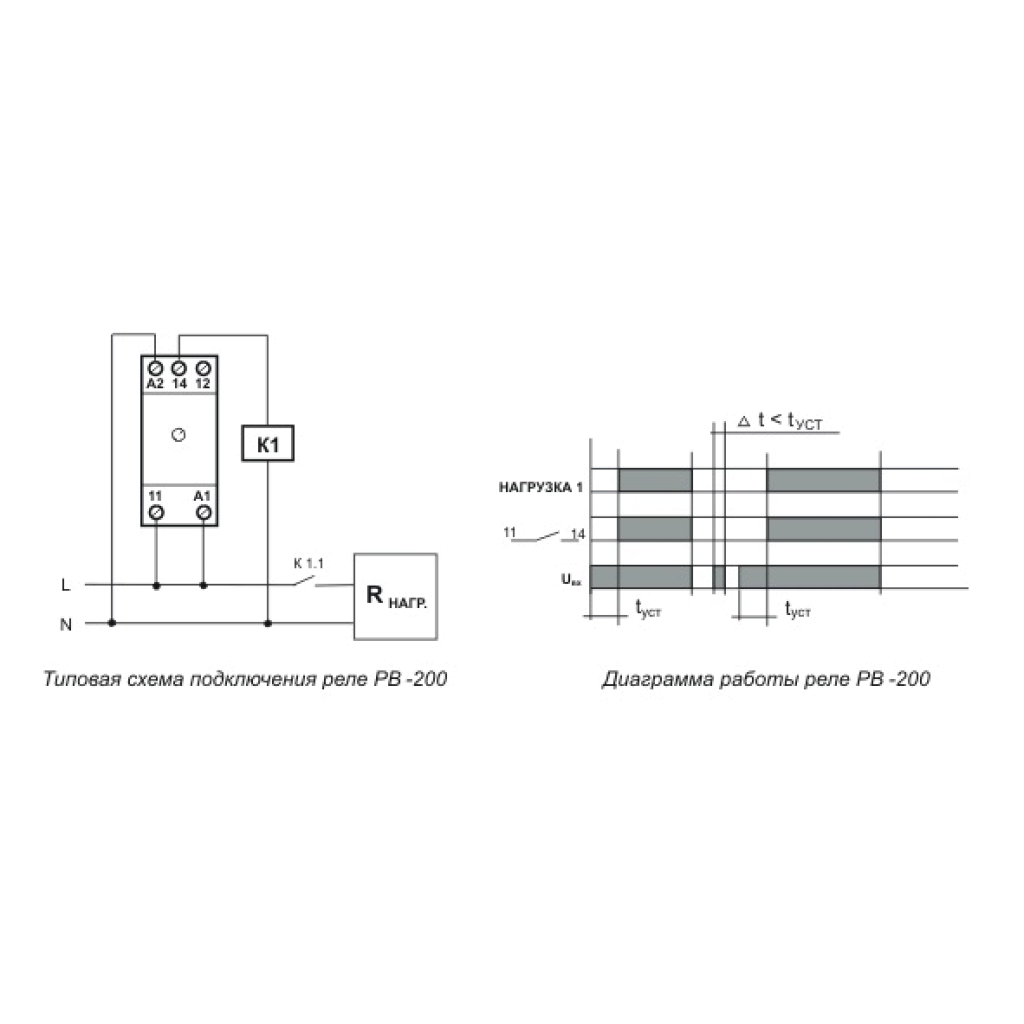

Конструкция и схема реле времени РВ-200

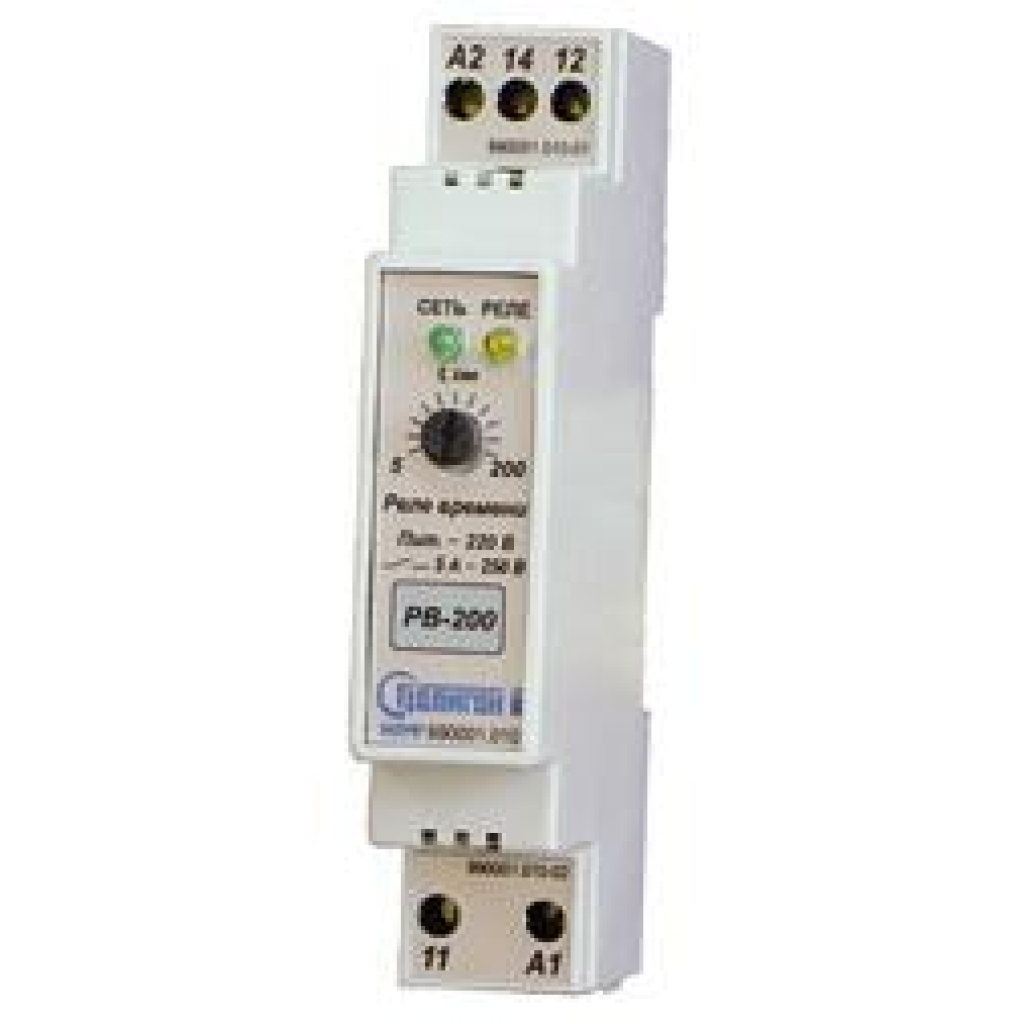

Реле времени РВ–200выполнено в корпусе для установки на DIN-рейку.
На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручка подстроечника «t, сек».
Цепи питания и контакта внутреннего реле гальванически разделены.
В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Питание реле времени осуществляется непосредственно от контролируемой сети.
