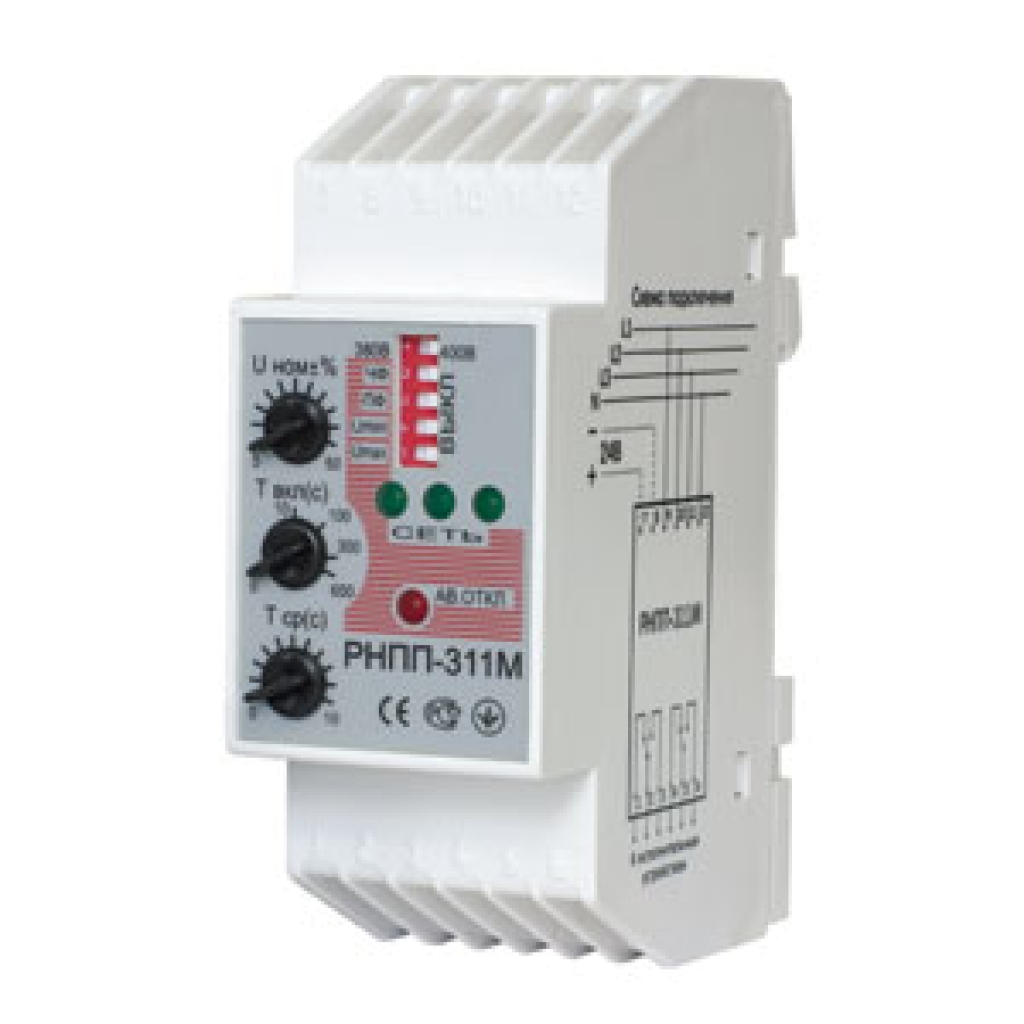

Реле напряжения OptiDin РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
• выход действующего значения напряжения за пределы допустимоых порогов;
• нарушения чередования и слипание фаз;
• нарушения полнофазности и симметричности сетевого напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах, как:
• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контроля минимального напряжения;
• режим контроля максимального напряжения;
• режим контроля наличия фаз;
• режим контроля неправильного чередования и наличия слипания фаз;
• режим контроля перекоса фаз, и в других режимах.
Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Светодиоды на лицевой панели реле индицируют:
— наличие напряжения в сети;
— состояние нагрузки (включена или отключена);
— вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
— порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
— задержку времени включения нагрузки после восстановления параметров сети;
— время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380 / 400В, а также включить или отключить контроль следующих параметров сети:
— чередования и слипания фаз;
— полнофазности и симметричности сетевого напряжения;
— пониженния напряжения;
— повышенния напряжения.
