Реле напряжения OptiDin РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах, как:
• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

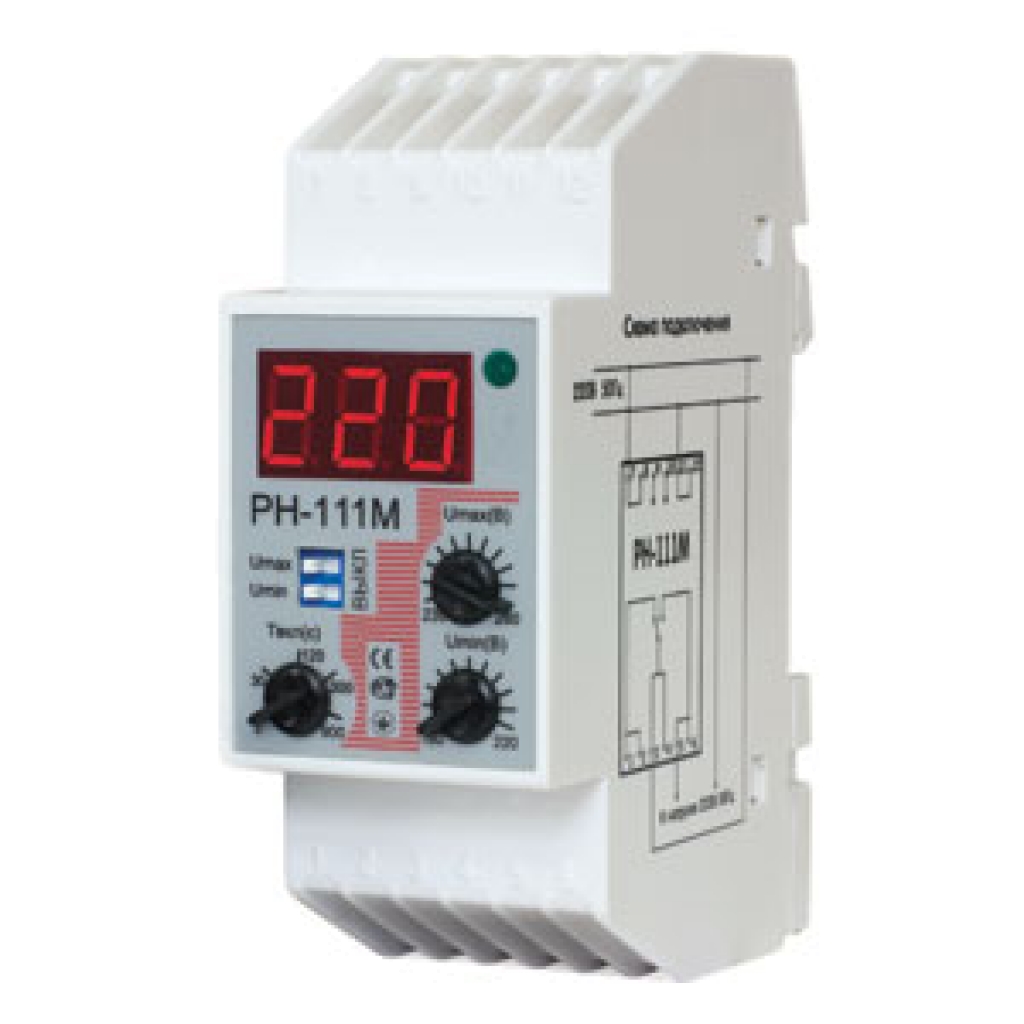

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
— текущее действующее значение напряжения;
— точное значение устанавливаемого параметра;
— время оставшееся до момента повторного включения нагрузки;
— аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
— порог срабатывания по максимально допустимому значению напряжения;
— порог срабатывания по минимально допустимому значению напряжения;
— задержку времени включения нагрузки после восстановления параметров сети.
| Характеристи | OptiDin РН111М |
|---|---|
| Номинальное напряжение, В | 220 |
| Частота сети, Гц | 48-52 |
| Диапазон регулирования срабатывания по Umin, В | 160-220 |
| Диапазон регулирования срабатывания по Umах, В | 230-280 |
| Диапазон регулирования время автоматического повторного включения, с | 5-900 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 12 |
| Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin, с | 2 |
| Фиксированное время срабатывания при повышении напряжения более 30 В уставки по Umax, с | 0,2 |
| Максимальный коммутируемый ток (активной нагрузки), А, не менее | 16 |
| Точность определения порога срабатывания по напряжению, В | 3 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 100 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 420 |
| Гистерезис (коэффициент возврата по напряжению), В, не менее | 5 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
| Суммарный ток потребления от сети, мА | до 15 |
| Коммутационный ресурс выходных контактов под нагрузкой 16А, раз, не менее | 100 тыс. |
| Коммутационный ресурс выходных контактов под нагрузкой 5А, раз, не менее | 1 млн. |
| Габаритные размеры, мм | 35 х 92 х 65 |
| Масса, кг, не более | 0,15 |
