Преобразователь напряжения ИС-24-3000 У инвертор

Инвертор ИС-24-3000У (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 24 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.



К инвертору ИС-24-3000У может быть подключено любое оборудование, рассчитанное на питание от бытовой сети 220В и потребляемой мощностью, не превышающей номинальную мощность инвертора.



ИС-24-3000У имеет возможность кратковременного двойного форсирования по мощности, отдаваемой в нагрузку. Это делает возможным подключать к прибору устройства, потребляющие на этапе включения мощность, которая превышает номинальную потребляемую мощность устройства. К примеру, в момент включения мощность холодильника превышает его номинальную мощность до пяти раз.



Инвертор ИС-24-3000У допускает работу с любым типом аккумуляторных батарей - свинцовые, никель-кадмиевые, литий-ионные и т. д.

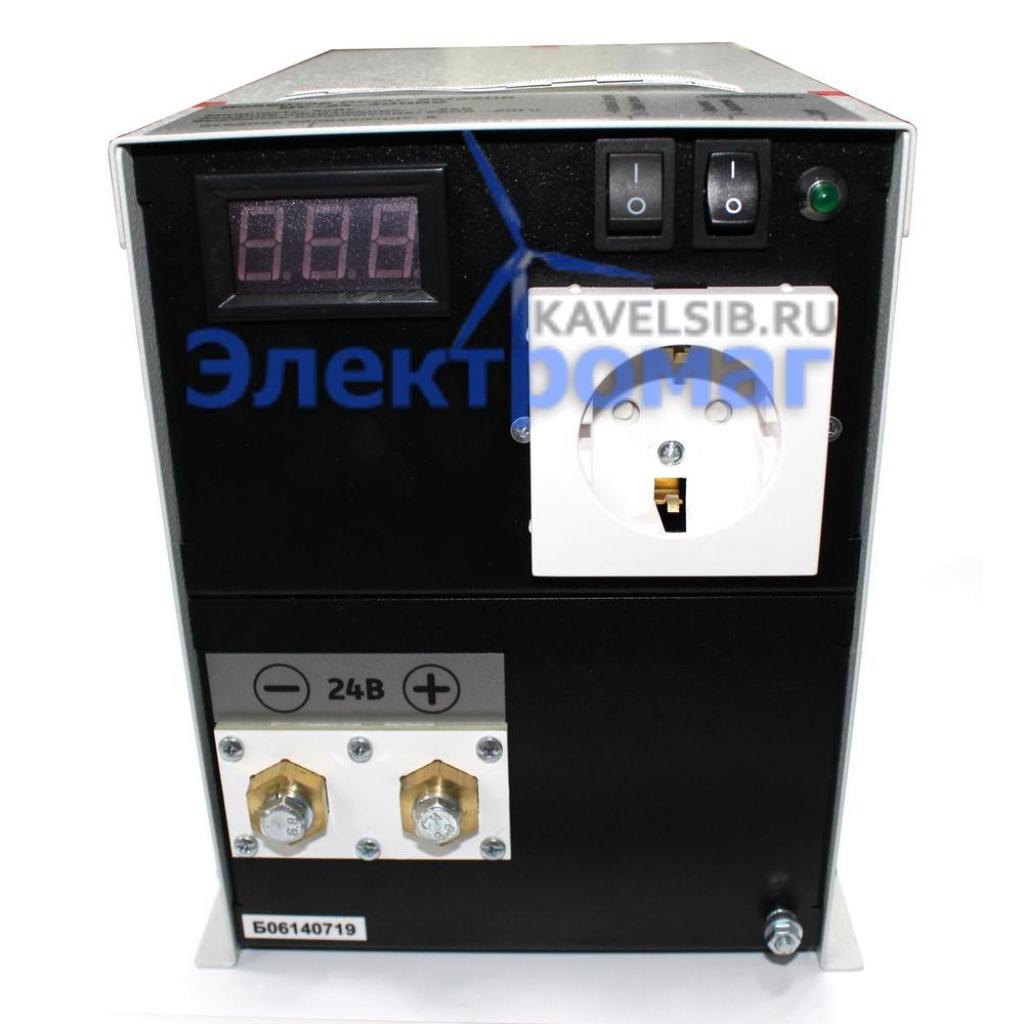

На лицевой панели инвертора расположены:

выходная розетка 220В;

общий выключатель (1 – Вкл, 0 – Выкл);

индикатор напряжения 220В (показывает наличие напряжения 220В на розетке инвертора);

цифровой индикатор входного напряжения (показывает величину входного напряжения);

переключатель режима: «Активный» - «Спящий» (1 – «Активный», 0 – «Спящий»);

клеммы для подключения входных проводов;

винт защитного заземления.

Встроенные защиты:

 - Защита от переполюсовки

Переполюсовка - это перепутывание «+» и «-» или полярности подключения входного напряжения 24 В. Это одна из самых распространенных ошибок при подключении инвертора.  При такой ошибке инвертор, как правило, ломается, нужно покупать новый, либо отдавать в ремонт. С помощью этой защиты инвертор останется в рабочем состоянии, не сломается.

- Защита от короткого замыкания

При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие неисправности. При устранении неисправности инвертор автоматически вернётся в рабочее состояние.

- Защита от перегрузки

При превышении мощности, потребляемой нагрузкой, выше номинальной мощности инвертора

(3000 Вт) в течение более 2 с, инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие перегрузки. После устранения перегрузки инвертор автоматически вернётся в рабочее состояние.

- Защита от повышения напряжения питания

Если напряжение питания превысит 32 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.

- Тепловая защита (защита от перегрева)

При превышении температуры внутри прибора значения 70°С прибор отключится от нагрузки. При снижении температуры внутри прибора, инвертор автоматически вернётся в рабочее состояние.

- Защита аккумулятора от полной разрядки (от снижения напряжения)

При снижении входного напряжения ниже 21 В инвертор автоматичекси отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.



Режим энергосбережения ("спящий" режим)

В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 8 Вт инвертор восстановит рабочее состояние.



Характеристики:
